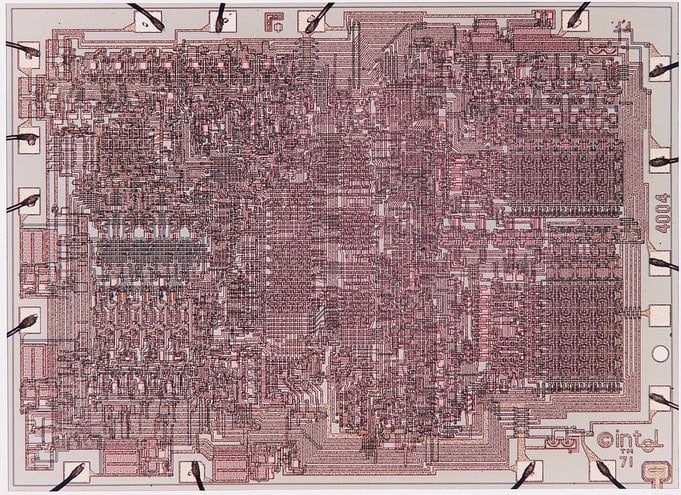

Định luật Moore là một quan sát/dự đoán do Gordon Moore (đồng sáng lập Intel) đưa ra năm 1965, phát biểu rằng số lượng transistor trên một chip bán dẫn (vi mạch) sẽ tăng gấp đôi khoảng mỗi 18-24 tháng, trong khi chi phí sản xuất trên mỗi transistor giảm dần.
Nội dung cốt lõi
Đây không phải một định luật vật lý, mà là một xu hướng kinh tế - công nghệ được quan sát và duy trì qua nhiều thập kỷ nhờ tiến bộ trong công nghệ khắc quang (lithography) và thu nhỏ kích thước transistor.
Hệ quả: hiệu năng chip tăng theo cấp lũy thừa, còn giá thành mỗi đơn vị tính toán giảm.
Ứng dụng trong ngành bán dẫn
Thiết kế vi xử lý (CPU/GPU)
Các thế hệ chip mới (Intel, AMD, Apple, Nvidia...) liên tục tăng số transistor bằng cách thu nhỏ tiến trình sản xuất (node process): từ 90nm → 45nm → 14nm → 7nm → 5nm → 3nm hiện nay. Transistor nhỏ hơn giúp nhồi nhiều lõi xử lý, nhiều cache hơn trên cùng diện tích die.
Định hướng lộ trình công nghệ (roadmap)
Các công ty như TSMC, Samsung, Intel dùng định luật Moore như kim chỉ nam để lập kế hoạch R&D, đầu tư nhà máy (fab) và máy quang khắc EUV (Extreme Ultraviolet Lithography) — công nghệ cho phép in các chi tiết ở cấp độ vài nanomet.
Giảm giá thành thiết bị điện tử
Nhờ Moore's Law, điện thoại, laptop, thiết bị IoT ngày càng mạnh hơn nhưng giá không tăng tương ứng — vì chi phí/transistor giảm.
Kiến trúc chip đa lõi và chiplet
Khi việc thu nhỏ transistor gặp giới hạn vật lý (hiệu ứng lượng tử, rò điện, nhiệt), ngành công nghiệp chuyển sang các giải pháp khác để "duy trì tinh thần" của Moore's Law:
Multi-core: tăng số lõi xử lý thay vì chỉ tăng tần số.

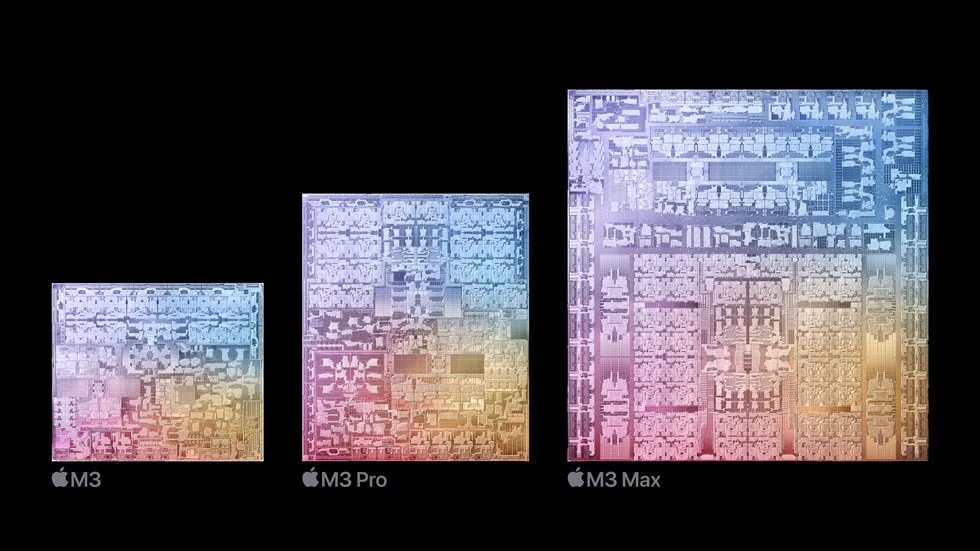

Chiplet/3D stacking: ghép nhiều die nhỏ lại (như AMD Ryzen, Apple M-series) để tăng mật độ tính toán.
Kiến trúc chuyên dụng: GPU, TPU, NPU tối ưu cho AI/machine learning.
Giới hạn hiện tại
Từ khoảng 2015 trở đi, tốc độ tăng trưởng theo Moore's Law đã chậm lại đáng kể do:
Giới hạn vật lý khi transistor tiến gần kích thước nguyên tử (~1-2nm).
Chi phí sản xuất node mới tăng vọt (một fab tiến trình 3nm có thể tốn hàng chục tỷ USD).
Hiệu ứng nhiệt và rò điện lượng tử khó kiểm soát.
Vì vậy nhiều chuyên gia cho rằng Moore's Law đang "chậm lại" hoặc tiến gần giới hạn vật lý, và ngành công nghiệp đang tìm các hướng thay thế như điện toán lượng tử, chip quang học (photonic), hoặc kiến trúc neuromorphic để tiếp tục tăng hiệu năng.
